知曉功率型肖特基二極管，這幾點你必須要清楚
1.什么是肖特基二極管的正向額定電流?
肖特基二極管的額定電流是肖特基二極管的主要標稱值，比如5A/100V的肖特基二極管，5A就是額定電流。通常額定電流的定義是該肖特基二極管所能通過的額定平均電流。但是有些的測試前是方波，也就是可以通過平均值為5A的方波電流。有些得測試前提是直流，也就是能通過5A的直流電流。理論上來說，對于硅二極管，以方波為測試條件的二極管能通過更大的直流電流，因?yàn)橥瑯悠骄娏鞯姆讲ㄝ^于直流電流，會給肖特基二極管帶來更大損耗。那么5A的二極管是否一定能通過5A的電流?不一定，這個和溫度有關，當你的散熱條件不足夠好，那么肖特基二極管能通過的電流會被結溫限制。
2.什么是肖特基二極管的反向額定電壓?
肖特基二極管反向截止時，可以承受一定的反壓，那么其最高可承受的反壓就是額定電壓。比如5A/100V的肖特基二極管，其額定反壓就是100V。雖然，所有肖特基二極管廠家都會留一定的裕量，100V的二極管通常用到110V都不會有問題，但是不建議這么用，因?yàn)槌^(guò)額定值，廠家就不會保證其可靠性，出了問題就是你的問題了。而且很多電源設計公司，為了保障可靠性，還會降額設計。
3.什么是肖特基二極管的正向沖擊電流
開關電源在開機或者其他瞬態情況下，需要肖特基二極管能夠承受很大的沖擊電流而不壞，當然這種沖擊電流應該是不重復性，或者間隔時間很長的。通常肖特基二極管的數據手冊都有定義這個沖擊電流，其測試條件往往是單個波形的沖擊電流，比如單個正弦波，或者方波。其電流值往往可達幾百。

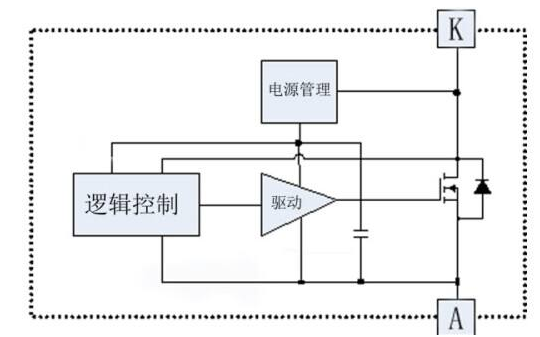

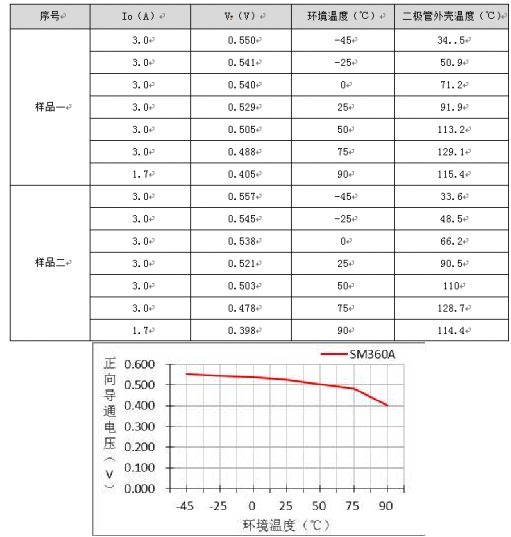

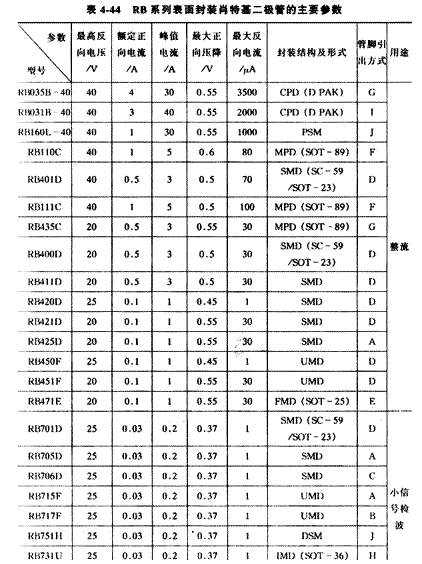

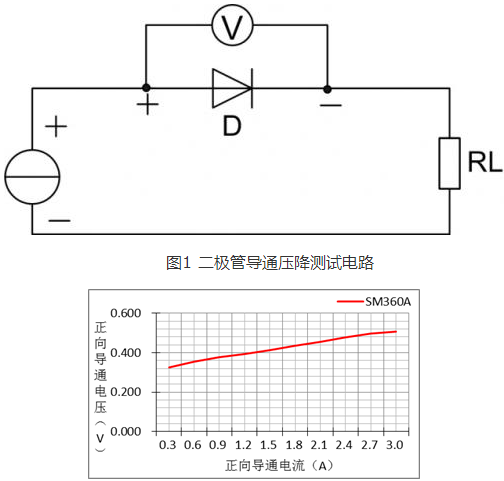

4.什么是肖特基二極管的正向?qū)▔航?
肖特基二極管在正向?qū)ǎ鬟^(guò)電流的時候會產生壓降。這個壓降和正向電流以及溫度有關。通常硅二極管，電流越大，壓降越大。溫度越高，壓降越小。但是碳化硅二極管卻是溫度越高，壓降越大。

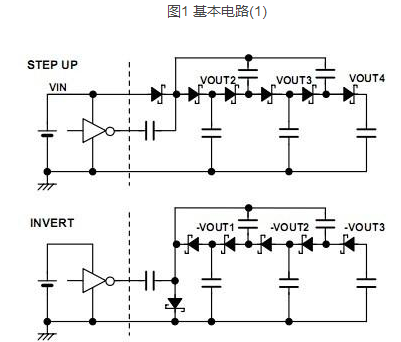

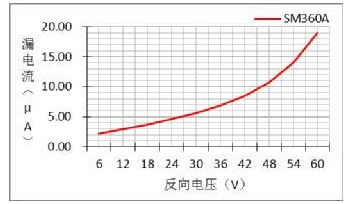

5.什么是肖特基二極管的反向漏電流?
肖特基二極管在反向截止的時候，并不是完全理想的截止。在承受反壓得時候，會有些微小的電流從陰極漏到陽極。這個電流通常很小，而且反壓越高，漏電流越大，溫度越高，漏電流越大。大的漏電流會帶來較大的損耗，特別在高壓應用場合。

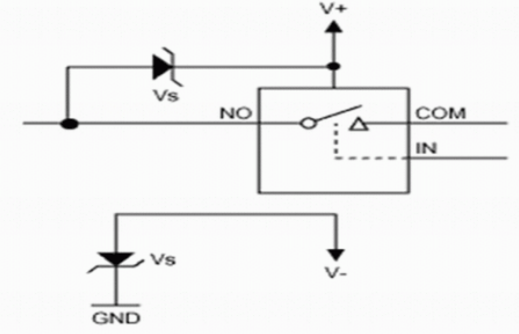

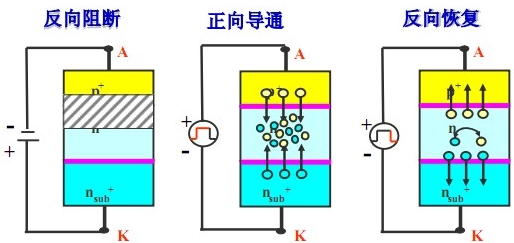

6.什么是肖特基二極管的反向恢復時間和反向恢復電流?
這個是肖特基二極管的重要指標，所謂的快恢復，慢恢復二極管就是以此為標準。肖特基二極管在從正偏轉換到反偏的時候，會出現較大的反向恢復電流從陰極流向陽極，其反向電流先上升到峰值，然后下降到零。那么其上升下降的時間就是反向恢復時間，峰值電流就是反向恢復電流。這個在高頻率的應用中會帶來很大損耗。而反向恢復時間和電流和二極管截止時，正向電流的下降速率正相關。解決這個問題，一就是用恢復時間更快的二極管，二是采用ZCS方式關斷二極管。
7.什么是軟恢復肖特基二極管?
肖特基二極管在反向恢復的時候，反向電流下降的比較慢的，稱為軟恢復肖特基二極管。軟恢復對減小EMI有一定的好處。
8.什么是肖特基二極管的結電容?
結電容是肖特基二極管的一個寄生參數，可以看作在肖特基二極管上并聯的電容。
9.什么是肖特基二極管的寄生電感?
肖特基二極管寄生電感主要由引線引起，可以看作串聯在肖特基二極管上的電感。
10.肖特基二極管正向?qū)〞r(shí)候瞬態過程是怎樣?
對于肖特基二極管的瞬態過程，通常關心比較多的是反向恢復特性。但是其實肖特基二極管從反偏轉為正向?qū)ǖ倪^(guò)程也有值得注意的地方。在肖特基二極管剛導通的時候，正向壓降會先上升到一個最大值，然后才會下降到穩態值。而這個最大值，隨di/dt的增大而增大。也就是說肖特基二極管帶導通瞬間會產生一個正向尖峰電壓，而且電壓要大于穩態電壓。
-
